Потолоки с использованием плит декоративных на основе полистирола

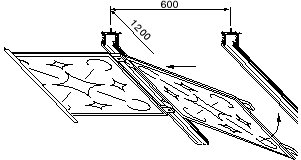

Комплектные системы ТИГИ Knauf производство и комплектация материалов, изделий и инструмента для "сухого" строительства ------------------------------------------ Потолоки с использованием плит декоративных на основе полистирола ------------------------------------------ Потолок декоративный на клею П211 Конструкция из декоративных плит на основе полистирола, приклеенных непосредственно к базовому потолку. Характеристика плит: размер - 600 х 600 х 9 мм 300 х 300 х 9,5 мм вес 1 кв.м - не более 0,4 кг Потолок декоративный на обрешетке П212 Конструкция из декоративных плит на основе полистирола, приклеенных к каркасу из деревянных брусков, закрепленному на базовом потолке через выравнивающие прокладки. Вес 1 кв.м потолка - около 2,5 кг Размер плит: 600 х 600 х 9 мм Потолок декоративный подвесной П213 Сборная конструкция из декоративных плит на основе полистирола с дополнительными элементами крепления из полос гипсокартона (в собранном виде не поставляются) и металлического каркаса из ПП-профиля, закрепленного при помощи подвесов на базовом потолке. Вес 1 кв.м потолка - около 2,1 кг Размер плит: 600 х 600 х 9 мм Общие сведения о комплектных системах П21 Потолочные системы П21 на основе декоративных плит из полистирола предназначены для внутренней отделки помещений промышленных и жилых зданий. Потолок П211 применяется преимущественно в условиях ровной поверхности базового потолка. При неровностях в плоскости перекрытия до 20 мм используется система П212 с предварительной установкой выравнивающей обрешетки из сухих деревянных брусков на базовый потолок. Система П213 может быть рекомендована при неровностях в плоскости перекрытия как менее, так и более 20 мм, а также в случаях, когда существует необходимость устройства электрических и других проводок в межпотолочном пространстве. В данной системе плита перед установкой на металлический каркас, требует доработки на месте путем наклеивания двух полос гипсокартона. Основным элементом перечисленных систем является декоративная плита на основе полистирола, чисто белого цвета, размерами 600 х 600 х 9 мм и 300 х 300 х 9,5 мм, которая выпускается на новейшем австрийском оборудовании в соответствии с ТУ 4440-001-04001508-94. Плиты выпускаются с полной заводской отделкой и разнообразными рисунками. По согласованию с потребителем допускается изготовление плит других размеров. В случае необходимости, в качестве дополнительной декоративно-защитной отделки плит рекомендуется использовать водо-разбавленные окрасочные составы. Не следует применять краски на основе органических растворителей. Потолки с применением декоративных плит из полистирола имеют ряд достоинств, которые делают их в некоторых случаях незаменимыми - это необычайная легкость (1кв.м плит весит 400 г), практическое отсутствие осыпание материала плит, высокая долговечность, устойчивость к воздействию влаги, легкость и быстрота монтажа (особенно системы П121), возможность изменения цвета потолка путем его окраски, возможность ухода за поверхностью плит с применением моющих средств (необходимо избегать контакта с жидкостями, содержащими растворители), значительная биологическая устойчивость - плиты на основе полистирола не подвержены воздействию микроорганизмов (гниение, плесень), низкая теплопроводность, которая способствует сохранению тепла в помещении. Порядок монтажа Монтаж потолков следует выполнять в период отделочных работ, а в зимнее время при включенном отоплении. Монтаж осуществляется в следующем порядке: потолок П211: - с поверхности ровного, прочного основания удалить пыль, грязь, остатки обоев и краски; - при наличии незначительных неровностей поверхности основания, выровнять его при помощи шпаклевки; - излишне пористые, гигроскопичные участки зашпаклевать или тщательно загрунтовать; - определить и отметить центр потолка (рис. 1); - разметить взаимно перпендикулярные центральные оси (рис. 2);Рисунок 1Рисунок 2Рисунок 3- нанести клей (?Стиропорклебер?) на плиту гребешковым шпателем или пятнами (по углам и в середине) и установить на поверхность базового потолка рядами во взаимно перпендикулярных направлениях, начиная от центра (рис. 3). потолок П212: - произвести разметку потолка аналогично системе П211 с дальнейшей разбивкой под обрешетку; - закрепить обрешетку через выравнивающие прокладки с расстоянием между брусками 300 мм; - установить плиты в соответствии с рекомендациями по системе П211, учитывая, что клей (?Монтажклебер?, ?Стиропорклебер?) наносится на плиту только в области сопряжения с обрешеткой. потолок П213: - подготовка плит к монтажу путем приклеивания (?Стиропорклебер?) на них планок из гипсокартона размером 700 х (50? 70) мм, причем на плиты, предназначенные для каждого последующего ряда, полосы клеятся со смещением равным ширине полосы плюс 5? 10 мм (рис. 4)Рисунок 4 - разбивка потолка по осям аналогично системе П211 и разметка стен под обрамляющий уголок; - крепление обрамляющего уголка при помощи дюбелей, размещенных с шагом 0,5 м; - установка подвесов при помощи анкерных гвоздей; - установка и выравнивание в одной плоскости ПП-профилей 60/27; - установка и крепление декоративных плит при помощи самонарезающих шурупов (рис. 5).Некоторые требования при производстве работ - при монтаже потолков рекомендуется применять специальные клея для пенополистирола, например, ?Стиропорклебер?. Выступающие излишки клея на установленной плите сразу убрать, используя влажный поролон; - при подгонке плит, примыкающих к стене, резку производить на устойчивой ровной поверхности, используя острое лезвие; - используемые при монтаже металлические изделия должны быть защищены от коррозии; - длина шурупов (система П213) должна обеспечивать их выход из тела профиля на величину не менее, чем на 10 мм; - головки шурупов (система П213) должны быть утоплены в гипсокартонную планку на глубину около 1 мм; - при увеличенном относе потолка от основания для повышения устойчивости каркаса рекомендуется применение фиксирующих распорок или растяжек из того же профиля, установленных с шагом 1,5 - 2 м.Комплекты материалов необходимые для строительства подвесных потолков П21 расход материалов дан на 1 кв. м потолка из расчета площади 10 м х 10 м =100 кв.м без учета возможных потерь.

? п/п.	Артикул	Наименование материалов входящих в комплект	Ед.изме- рения	Расход на 1 кв. м
				П 211	П 212	П 213
1	45300704	Плита декоративная	кв.м	1.0	1.0	1.0
2	83101200	Клей ?Стиропорклебер?	кг	0,35	0,2	0,15
3		Брусок деревянный 60 х (20? 30). В поставку не входит	пог.м	-	3,3	-
4	90073 . . .	ПП-профиль 60/27 (+ ПП-профиль на проставки)	пог.м	-	-	1,7+(0,54)
5	91673000	ПП-удлинитель профилей 60/27	шт.	-	0,34	-
6	91434100	Подвес прямой для ПП-профиля 60/27	шт.	-	-	1,53
7	93448000	Анкерный гвоздь для крепления подвесов к ж/б потолку	шт.	-	-	1,53
8	93331090	Шуруп LN 9 ( для крепления ПП-профилей в подвесах)	шт.	-	-	3,1
9	93304250	Шуруп TN 25	шт.	-	-	5,6
10	90390300	ПУ-профиль 22/22	пог.м	-	-	*
11	93437350	Дюбель (для крепления ПУ-профиля)	шт.	-	-	**
12	31300001	Лист гипсокартонный	кв.м	-	-	0,34

* количество соответствует периметру помещения и определяется заказчиком; ** количество определяется заказчиком из расчета: два дюбеля на 1 пог.м ПУ-профиля 22х22.
