Потолки "Даногипс"

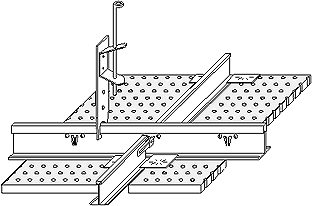

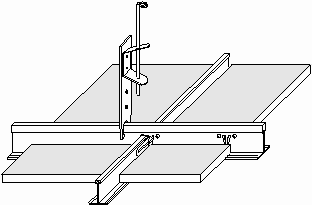

Комплектные системы ТИГИ КНАУФ производство и комплектация материалов, изделий и инструмента для "сухого" строительства ---------------------------------------------- Потолки "Даногипс" ---------------------------------------------- Потолок с открытым каркасом П145 Сборная конструкция, включающая плиты "Даногипс" с вмонтированными опорами и открытый металлический каркас из набора Т-профилей, закрепленных на базовом потолке при помощи подвесов. аmax = 1200 мм b = 600 мм c = 1200 мм Потолок с открытым каркасом П146 Сборная конструкция из плит ?Даногипс? и металлического каркаса, состоящего из набора Т-профилей с открытой опорной полкой и закрепленного на базовом потолке при помощи подвесов. аmax = 1200 мм b = 600 мм c = 1200 мм Общие сведения о комплектных системах ТИГИ КНАУФ "Даногипс" Подвесные потолки П14 предназначены для применения внутри помещений жилых, общественных и производственных зданий с сухим и нормальным влажностным режимом. Влажность в помещении не должна превышать 70%, а температура +50° С. Основным элементом систем П145 и П146 является звукопоглощающая плита "Даногипс". Плита, изготовленная из гипсокартонного листа, выпускается с перфорацией или без и имеет полную заводскую отделку. Имеются плиты двух типов: обычные (без перфорации) - "План Винил" и акустические (с перфорацией), основными из которых являются "Маркант" и "План". Плиты "План Винил" ламинированы декоративным виниловым покрытием различного цвета и имеют следующие основные характеристики: формат - 600 х 600 мм, толщина - 6,5 мм, вес без каркаса - 5 кг/м², вес с каркасом - 6,4 кг/м². Акустические свойства неперфорированных плит лучше проявляются в низком диапазоне частот (рис. 1). Плиты "План Винил" незаменимы там, где возникает необходимость их резки и где нет высоких требований к звукопоглощению. Поставляются они в составе системы П146, в которой укладка плит производится непосредственно на полки каркаса. Плиты "Маркант" и "План" выпускаются в основном с перфорацией, которая выполнена в виде круглых отверстий (вид "Глоуб") диаметром 6 мм, размещенных друг от друга на расстоянии 15 мм по центрам (коэффициент перфорации 11,3%), что обеспечивает значительное звукопоглощение в широком диапазоне частот (рис. 2). Возможна перфорация с отверстиями квадратной формы (вид "Квадрил") размером 12х12 мм, размещенных с межцентровым расстоянием 30 мм. Представленные диаграммы отражают значения звукопоглощения при относе подвесного потолка от базового в 200 мм. Надо иметь в виду, что уменьшение относа смещает максимальное звукопоглощение в область высоких частот, а увеличение относа - в область низких частот. Плиты "Маркант" и "План" для улучшения показателей по звукопоглощению облицованы с тыльной стороны специальным материалом. Основные характеристики:

Тип плиты	Толщина мм	Формат мм х мм	Вес плиты с перфорацией* кг	Вес плиты без перфорации* кг
"Маркант"	12,5	600 х 600	9,8	10,8
"План"	9,5	600 х 600	8,1	8,9

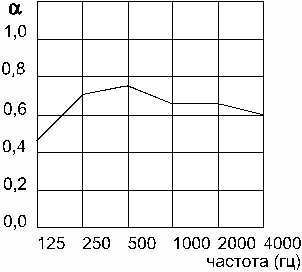

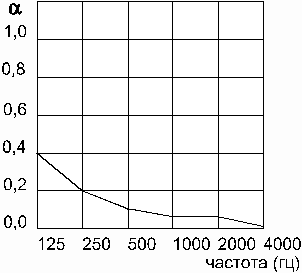

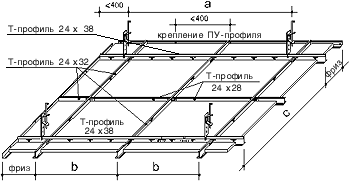

* - приведенные значения включают вес каркаса. С лицевой стороны плиты окрашены водоэмульсионной краской белого цвета, которая обеспечивает отражение света перфорированной плитой (?Глоуб?) - 72,8%, и обычной (без перфорации) - 82,6%. Плиты "Маркант" и "План" без перфорации предназначены главным образом для формирования комбинированных интерьеров и устройства контура - обрамления потолка по периметру (рис.3). Звукопоглощение таких плит аналогично "План Винил" (рис. 1). Важной характеристикой плит "Даногипс" является высокая экологическая чистота, подтвержденная независимыми организациями на основании жестких испытаний, по результатам которых выданы соответствующие сертификаты. Продукция "Даногипс" отмечена знаком специальной "Датской экологической комиссии". Плиты долговечны и позволяют применение влажной обработки при уходе за потолком, их можно чистить при помощи пылесоса, протирать или красить. Каркас потолка "Даногипс" имеет простую конструкцию, а составляющие элементы (основной Т-профиль 24х38, поперечный Т-профиль 24х32, продольный Т-профиль 24х28, а также подвес с зажимом и тягой, обрамляющий ПУ-профиль 22х22, анкерные элементы и дюбеля) унифицированы и подогнаны друг к другу, поэтому его сборка не вызывает затруднений. Все детали каркаса оцинкованы, а видимые поверхности имеют декоративное покрытие белого цвета. Порядок монтажа потолков ТИГИ КНАУФ "Даногипс" Монтаж осуществляется в следующем порядке: - разбивка базового потолка на параллельные оси, определяющие положение основного профиля (начинается от центра). Разметить положение светильников, вентиляционных решеток и сплинкерных установок; - разметка стен и колонн под обрамляющий ПУ-профиль; - крепление обрамляющего ПУ- профиля при помощи дюбелей, устанавливаемых с шагом - 400 мм; - крепление подвесов с шагом - 1200 мм при помощи анкерных элементов. Установку начинать с отступом от стены не более 400 мм; - установка профилей каркаса; - выравнивание каркаса в одном уровне; - установка плит. Некоторые требования при производстве работ - монтаж потолка производить после окончания всех "мокрых" процессов в помещении, при влажности воздуха не превышающей 70%; - в месте соединения основных профилей установить дополнительные подвесы; - установку светильников или других приборов весом до 3 кг разрешается производить непосредственно на подвесной потолок, при этом необходимо заранее предусмотреть установку дополнительных подвесов по количеству пропорциональному увеличению веса подвесного потолка. Приборы весом более 3 кг крепить к базовому потолку при помощи самостоятельной конструкции; - установку плит в каркас производить в перчатках (предотвращение загрязнения поверхности плит). - при подгонке плит примыкающих к стене, резку выполнять при помощи острого лезвия или пилы с мелким зубом. Комплект материалов необходимых для монтажа подвесного потолка "Даногипс" Расход материалов дан на 1 кв.м. потолка без учета возможных потерь при раскрое

? пп	Артикул	Наименование материалов входящих в комплект	Ед. изм.	Расход на 1 кв.м
1		Плита ?Даногипс?: ?Маркант? ?План? ?План Винил?	кв.м. кв.м кв.м	1,0 1,0 1,0
2	14431410	Т-профиль 24х38 (основной); L=3600 мм	пог.м.	0,9
3	14451520	Т-профиль 24х32 (поперечный); L=1200 мм	пог.м.	1,8
4	14451620	Т-профиль 24х28 (продольный); L=600 мм	пог.м.	0,8
5	12803000	Подвес с зажимом	шт.	0,8
6	13301400	Тяга к подвесу	шт.	0,8
7	23920100	Анкерный элемент(крепление тяги подвеса к ж/б потолку)	шт.	0,8
8	10809160	ПУ-профиль 22х22	пог.м.	*
9	23905000	Дюбель (крепление ПУ-профиля к стене)	шт.	**

* - количество ПУ-профиля равно периметру помещения, колонн и др. обрамляемых конструкций (определяет заказчик); **- количество дюбелей равно числу погонных метров ПУ-профиля, помноженному на коэффициент равный 2,3. Хранение - складировать плиты необходимо в закрытом помещении на плоской поверхности (поддон), оберегая от попадания воды; - влажность в помещении не должна превышать 70%, а температура +50° С.
