Навесные вентилируемые фасады «Шуба» для наружных стен

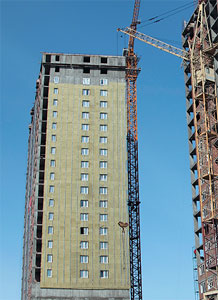

Утепление ограждающих конструкций здания в нашем климате имеет большое значение, поскольку основная часть теплопотерь в доме происходит именно сквозь стены. Для каждой строительной технологии разработаны свои методы и материалы — например, в распространенном сегодня монолитном и монолитно-кирпичном домостроении широко практикуется технология вентилируемого фасада, позволяющая одновременно с фасадной отделкой проводить утепление ограждающих конструкций жилых и общественных зданий.

Популярность это инженерное решение обрело не случайно. В силу технологических особенностей работы по устройству вентфасадов можно производить в любое время года, поскольку в них отсутствуют мокрые процессы. Но, несмотря на не ограниченные сроки монтажа, требования к вентилируемым фасадам достаточно жесткие: запрещено использовать в их конструкции горючие материалы, за исключением различных защитных пленок, в качестве теплоизоляции здесь могут применяться только гидрофобизированные жесткие плиты, не дающие усадки при закреплении дюбелями. Кроме того, очень важно, чтобы в толще утеплителя не возникало конвективных потоков, параллельных плоскости фасада, которые бы снижали его теплоизоляционные показатели. Для этого материал должен обладать низкой продуваемостью, которая определяется внутренней структурой плит утеплителя. Всем вышеперечисленным требованиям отвечают негорючие плиты ROCKWOOL «Венти Баттс».
Этот специальный вид утеплителя из линейки теплоизоляционных материалов ROCKWOOL плотностью 90 кг/куб. м производится из каменной ваты на основе горных пород базальтовой группы и предназначен для применения в качестве теплоизоляционного слоя в навесных фасадных системах с воздушным зазором при однослойном выполнении изоляции или в качестве наружного слоя при двухслойном выполнении изоляции.

Плиты «Венти Баттс» имеют стандартные размеры — 1000×600 мм, — а толщину от 30 до 200 мм в каждом конкретном случае проектировщики рассчитывают в соответствии с требованиями норм по теплозащите СНиП 23-01-2003 «Тепловая защита зданий» и с учетом конструктивных особенностей проектируемой навесной фасадной системы.
Прочность на сжатие при 10% деформации — не менее 20 кПа, предел прочности на отрыв слоев — не менее 4 кПа. Такие характеристики позволяют крепить плиты утеплителя к несущей стене специальными тарельчатыми дюбелями. Поскольку минераловатные плиты ROCKWOOL обладают хорошей паропроницаемостью — не менее 0,30 мг/(м•ч•Па), — они не являются паробарьером, то есть не препятствуют выходу влаги наружу. Это означает, что несущие стены будут оставаться сухими в процессе эксплуатации, несмотря на сезонные колебания влажности, и в благоприятных условиях прослужат максимально долгий срок.

Правила монтажа

Навесные фасадные системы утепления с воздушным зазором представляют собой конструкцию, в которой теплоизоляционные плиты, закрепленные на поверхности несущей стены при помощи дюбелей, защищены от атмосферного воздействия навесной облицовкой, установленной на кронштейнах подконструкции с образованием воздушного зазора между облицовкой и утеплителем. Дюбели должны заглубляться в основание минимум на 30 мм, а их количество разработчик фасадной системы рассчитывает заранее.

В качестве облицовки могут быть использованы керамические, фиброцементные и цементные плитки и панели, плиты из природного камня и керамогранита, волнистые и профилированные листы, кассеты и полукассеты из листовых материалов и металлические облицовки со средним слоем из полимерных материалов. Чтобы в теплоизоляционном слое не задерживалась влага, при монтаже облицовки на всем фасаде необходимо обеспечить наличие воздушного зазора размером не менее 60 мм и свободное движение в нем воздуха.

Два слоя в одном

Очень часто в системах навесных вентилируемых фасадов используют двухслойную теплоизоляцию. На поверхность фасадов устанавливают волокнистые теплоизоляционные плиты малой плотности, затем на них со стороны воздушной прослойки монтируют второй ряд утеплителя большей плотности — более 80 кг/куб. м, причем, чтобы исключить дополнительные теплопотери, швы в слоях утеплителя выполняют вразбежку.

Избежать использования двух слоев утеплителя можно благодаря двойным плитам ROCKWOOL «Венти Баттс Д» толщиной от 80 до 200 мм. Более мягкий нижний слой обеспечивает плотное прилегание теплоизоляции к утепляемой стене, а наружный жесткий плотностью 90 кг/куб. м защищает утеплитель от фильтрации воздуха через волокнистый материал и ограничивает распространение огня при пожаре. В соответствии с техническим свидетельством, выданным ФГУ «Федеральный Центр технической оценки продукции в строительстве», материалы ROCKWOOL «Венти Баттс» и «Венти Баттс Д» подходят для применения в качестве теплоизоляционного слоя в системах вентилируемых фасадов без устройства дополнительной ветрозащиты.

В Красноярске «Венти Баттс» и другие теплозвукоизоляционные материалы ROCKWOOL представлены на региональном складе теплоизоляции по адресу: ул. Ястынская, 39. Склад держит в наличии достаточное количество материалов, чтобы строительные компании нашего города могли вести фасадные работы по графику и не зависели от сроков поставки утеплителей ROCKWOOL из других регионов.

Региональный склад теплоизоляции ООО «Тепло Изоляционные Материалы»,
официальный дистрибутор материалов ROCKWOOL.
Красноярск, ул. Ястынская, 39,
тел.: (391) 278-00-05, 258-76-87,
факс: (391) 273-71-50,
e-mail: minplita@list.ru
